仪器:135-0001-7008

标样:180-7108-0982

热门关键词:X射线荧光光谱仪光谱仪价格手持式矿石分析仪铝合金标样

仪德流程快准保障及时交货
当前位置:首页 » 仪德科仪资讯中心 » 光谱知识文库 » 台式直读光谱仪是这样准确检测不锈钢薄板

台式直读光谱仪是这样准确检测不锈钢薄板

文章出处:责任编辑:查看手机网址
扫一扫!台式直读光谱仪是这样准确检测不锈钢薄板扫一扫!
人气:-发表时间:2021-11-25 10:38【

使用直读光谱仪分析不锈钢薄板材料成分时,试样易被样品夹压凹,与光谱仪的对电极距离缩小,从而影响试验结果,有些薄板甚至容易被击穿,而根据国标推荐直读光谱法的取样厚度是不小于3 mm。


如今越来越多的不锈钢制品采用不锈钢薄板作原材料,像是不锈钢器皿厨具就使用厚度小于3mm板材制作。如何使不锈钢薄板检测结果准确才是重中之重,本次操作使用SPECTROMAXx台式直读光谱仪完成,过程中进行优化样品制备、调节氩气流量、选择合适夹具等措施,对不锈钢薄板进行成分分析,结果满意。


1.实验部分


1.1仪器

SPECTROMAXx台式直读光谱仪(德国斯派克)


1.2样品检测

用直径18mm、高度30mm的钢棒压住样品,钢棒接触样品的端面应平整洁净,以防止样品被压凹。以此为电极,用光源发生器使样品与对电极之间激发发光,记录待测元素的发射强度。




2.结果与讨论


2.1样品分析

取厚度为0.24 mm、0. 50 mm、0. 80 mm、1.2mm的不锈钢薄板作为试验样品,在优化的试验条件下进行分析、平行测定5次,所得结果与化学分析法进行对比,结果见表1。

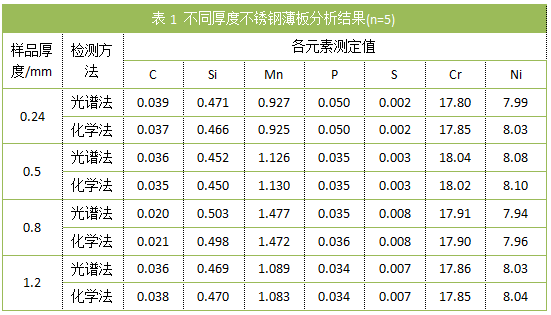

表1 不同厚度不锈钢薄板分析结果(n=5).png


2.2精密度结果

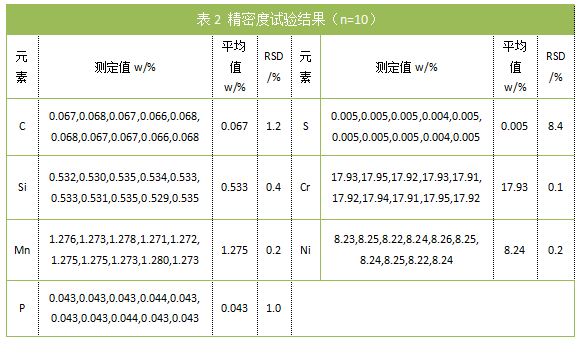

表2 精密度试验结果(n=10).png


3.结论


采用光电直读光谱法测定厚度在0.2~1.2 mm之间的不锈钢薄板中碳、硅、锰、磷、硫、铬和镍等7种元素的含量。在优化条件和SPECTROMAXx台式直读光谱仪的检测下,7种元素测定值的相对标准偏差(n=10)均小于10%。方法用于实样分析,测定结果与化学分析方法的测定结果相一致。

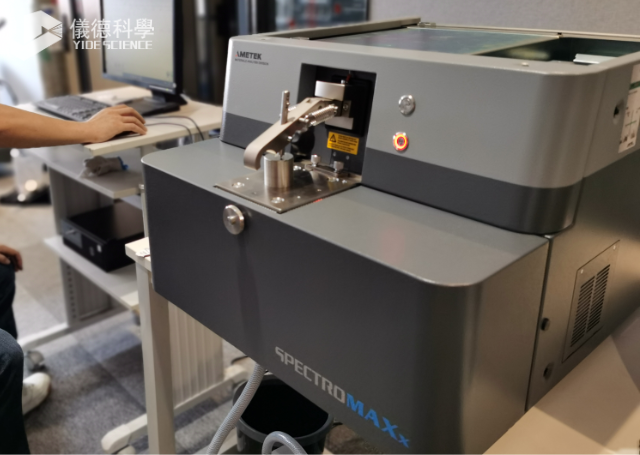

SPECTROMAXx台式直读光谱仪——采用微处理器控制的数字化激发光源、专门针对发射光谱分析开发CCD检测器、高性能读出系统、新型火花台、创新的光学系统以及*的ICAL智能逻辑校正系。SPECTROMAXx直读光谱仪不仅具备了传统光电倍增管光谱仪的分析性能,而且在某些方面优于传统的分析仪。SPECTROMAXx直读光谱仪的新型火花台的一个显著特点是降低了维护的工作量,并且大大地减少了氩气耗量。
