实芯焊丝直读光谱分析的技巧详解,太实用了

文章出处:责任编辑:查看手机网址
扫一扫!实芯焊丝直读光谱分析的技巧详解,太实用了扫一扫!
人气:-发表时间:2021-06-01 11:33【

石油化工压力容器制造过程中使用大量的合金焊接金属材料,其中实芯焊丝占70%以上,焊丝¢1mm~5mm占95%。焊接金属材料实芯焊丝长期以化学分析方法测试,方法经典而无法满足现代生产过程、制造进度、产品质量的要求。SPECTRO-LAB S直读光谱仪能够以高速度、高质量实现生产要求。当然,直读光谱仪使用规范的适合仪器要求的样品,即通常比较适合光谱分析的样品尺寸表面为25mmX25mm,厚度>5mm,最小表面为¢16mm,高度5mm~25mm。工厂压力容器制造过程中会遇到大量的小于¢5mm的焊丝样品。这些样品无疑与规范的适合仪器的分析样品相当大的距离,几乎无法上机测试。SPECTRO-LAB S直读光谱仪随机购置的小试样夹具很难满足小于¢5mm实芯焊丝的测试要求。本文针对¢1mm~5mm实芯裸焊丝具体内容,设定了不同的操作方式进行试验,最终选定了顺序平铺排列操作方式,实现了常用焊接金属材料实芯焊丝的直读光谱分析。



操作方式选择及试验


设定方式

不使用小试样夹具,只是将小于¢5mm焊丝截取25mm长段,在燃烧孔顺序平铺排列约25mm~30mm,其上加一平板盖,将自制专用小工具封闭样品后,然后开始激发。此方式满足测试要求,是较好的选择,只是需要制作专用小工具(一套小模具)。


操作方法


实芯裸焊丝样品的操作

工厂使用的焊丝直径多为1mm~5mm。针对SPECTRO-LAB S直读光谱分析仪,选择“顺序排列封闭”的方式。将焊丝截取25mm长段,顺序排列约25mm~30mm至燃烧口上,然后将自制专用小工具(¢50X20X5的圆型管节及¢50X5管盖)封闭样品,此时可以检查排列是否紧密结合,然后,按操作规程激发-测试分析。


裸焊丝样品的光谱法与化学法的比对试验


光谱法指的是将焊丝用砂纸清除表面,并用乙醇擦洗,然后用大力钳截取25mm长段,根据焊丝粗细取10-20小根备用。

化学法指的是将焊丝截取0.3mm长段(粒),根据焊丝直径不同取50~100粒备用。直径3毫米以上的焊丝可采用车床加工的方法,将焊丝车制成碎屑。

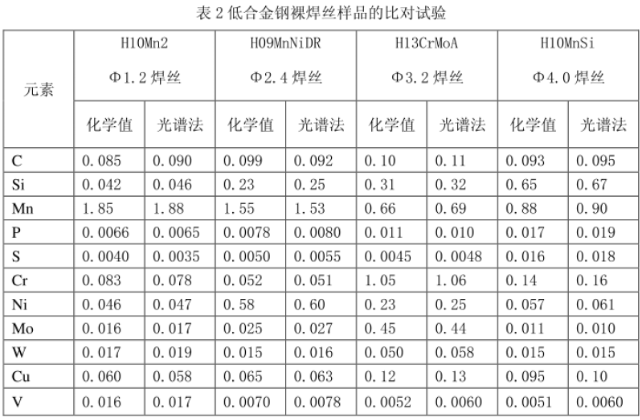

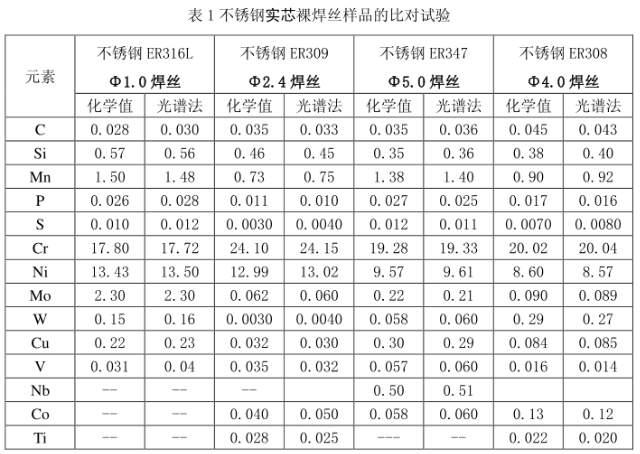

从实芯裸焊丝比对试验的测试结果(表1,表2)可以看出,光谱法与化学分析测试值很接近,能够满足生产测试分析的要求。



结论


使用SPECTRO-LAB S光谱仪,针对实芯裸焊丝的具体内容,选择“顺序排列封闭”的操作方式。将焊丝截取25mm长段,顺序排列约25mm~30mm,然后将自制专用小工具(¢50X20X5的圆型管节及¢50X5管盖)封闭样品,能够实现常用焊接金属材料¢1mm~5mm实芯焊丝的直读光谱分析。这样的操作简便、易掌握,满足生产进度,产品质量的测试要求。



SPECTRO-LAB S拥有世界上基于CMOS的探测器的记录系统,该系统非常适合于高端金属分析。从微量元素到多基体应用,它提供了极其快速、高度准确、异常灵活的技术选择。SPECTRO-LAB S均是目前金属冶炼厂选的、高性能的光谱仪。对于金属再加工生产商、汽车和航空航天制造商、以及成品和半成品、电子产品、半导体等制造商来说,她给出的解决方案同样出色。




参考文献

[1]碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法),GB/T4336-2002,中华人民共和国国家质量监督检验检疫总局,中国标准出版社,2003年1月。

[2]不锈钢多元素含量的测定火花放电原子发射光谱法(常规法),GB/T11170-2008,中华人民共和国标准技术委员会,中华人民共和国国家质量监督检验检疫总局,中国标准出版社,2008,12.

[3]张教赞,张忠和.低合金钢钻屑样品的直读光谱分析.光谱实验室[J],2010,27(4):1490-1494.
