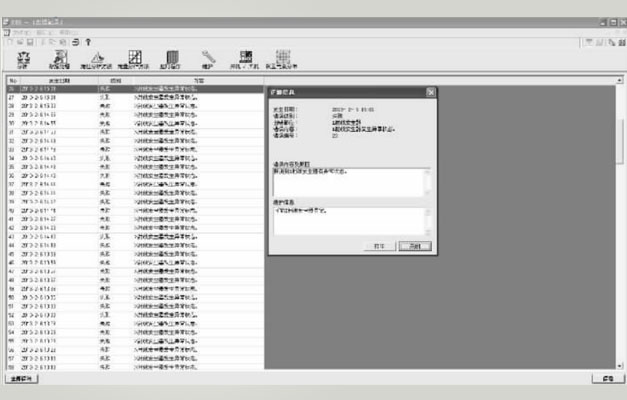

广州仪德公司专业代理日本理学ZSXPrimusⅡ型波长色散X荧光光谱仪，今天分享ZSX PrimusⅡ波长色散X荧光光谱仪在使用过程中频繁出现X射线发生器发生异常状态故障现象及故障处理，其错误级别:失败，出错部位:X射线发生器，错误内容:X射线发生器异常状态，错误代码:23（故障记录如下图片所示）

故障处理

1、首先排除光管散热差造成的故障。清洁二次水(内循环水)过滤器滤芯，恢复后，流量有所改善(3.75L/min-3.80L/min)，但是故障依然

2、补足二次水(内循环水)水箱，并调节其水压由0.32MPa-0.35MPa，其流量也由3.80L/min-3.95L/min，故障依然

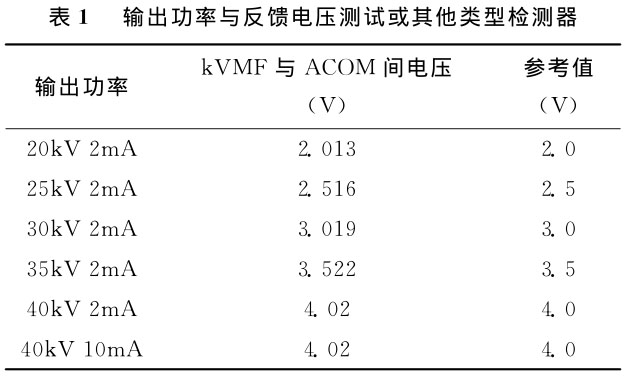

3、怀疑X射线发生器(以下简称:XG)故障。仔细观察，当正常时，XG的Intlk OK灯绿灯亮，Ready绿灯亮，CPURUN绿灯闪烁，X-ray红灯亮，XG的其他灯不亮；当出故障时，Feedback Err指示灯红亮，并报警，时有时无。按照XG测试要求，拔出阳极高压电缆和断开光管灯丝接头，在XG发生器的MHPS CPU1 PCB板的SW1的第8个开关置on位，并把MHPS CONTROL PCB板上TP35与TP27短接，测试其反馈输出是否正常，用万用表监测XG上的kVMF(+)(注:MF——测量反馈电压 )与ACOM(-)，当输出20kV时，kVMF与ACOM间值为2V，当输出30kV时，其值为3V，当输出40kV时，其值为4V，下表结果表 明XG正常；测试XG是否正常，设置功率为40kV 10mA，工作6小时，XG正常测试结果说明XG没有问题。

4、怀疑光管漏电，绝缘性能不良。清洁光管和阳极高压电缆头，重新均匀地涂上专用绝缘膏(KS-64 Shin-Etsu Silicone oil Compound)，防潮，绝缘用，恢复，测试，仪器在功率为20kV2mA下连续工作20小时，未出现故障，再测试，仪器在功率50kV 50mA模式下连续工作48小时，未出现该故障，仪器修复，至今未曾出现过该故障

原因分析

综上所述，该故障是由阳极电缆头上的KS-64绝缘膏吸潮后，使绝缘性能变差后造成仪器XG保护动作。有更多相关ZSX PrimusⅡ波长色散X射线荧光光谱仪请关注仪德微信公众号及网站。
