SEM: SU8020 FE-SEM, Cryo-SEM 冷冻系统, PP3000T (Quorum)

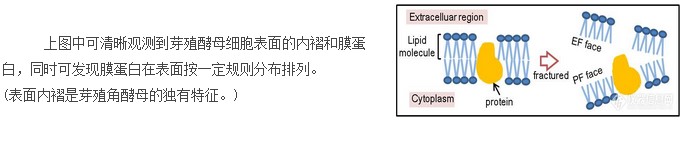

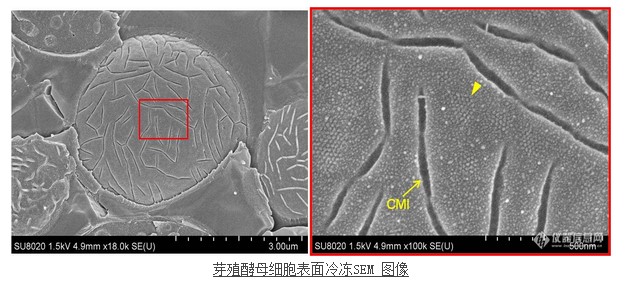

       利用Cryo-SEM冷冻系统可以快速得到芽殖酵母细胞的断面。在SEM下可观测细胞的内部及表面构造。

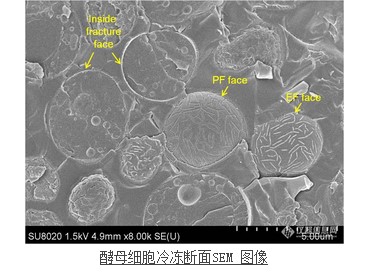

PF, 芽殖酵母

EF, 裂殖酵母

SEM: SU8020 FESEM, Cryo-SEM冷冻系统, PP3000T (Quorum)

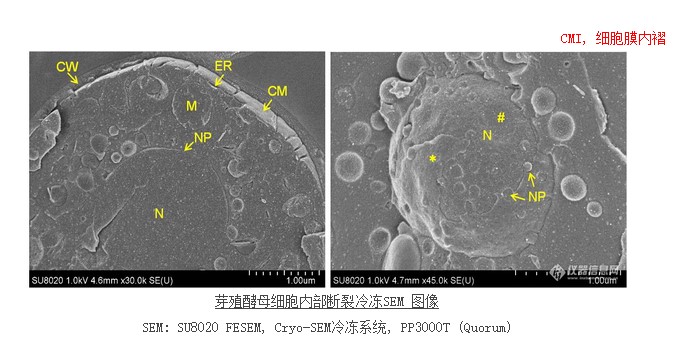

研究了冷冻芽殖酵母细胞的随机断面，左图中可清晰地观测到细胞壁，细胞膜及细胞器。 右图中，细胞核的三维结构可在断裂细胞内观测到，同时外部(＊) / 内部 (#)核膜及核膜孔也清晰可见。　

CM, 细胞膜; CW, 细胞壁; ER, 内质网;

M, 线粒体; N, 细胞核; NP, 核膜孔

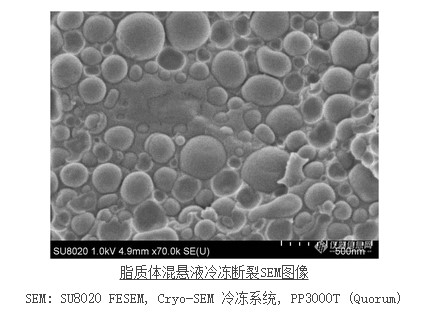

利用Cryo-SEM冷冻系统可快速冷冻脂质体并观察其断面。上图中可观测到脂质体表面及内部构造。
