仪器:135-0001-7008

标样:180-7108-0982

热门关键词:X射线荧光光谱仪光谱仪价格手持式矿石分析仪铝合金标样

仪德流程快准保障及时交货
当前位置:首页 » 仪德科仪资讯中心 » 模具钢专题 » 718模具钢的性能及应用

718模具钢的性能及应用

文章出处:网络责任编辑:wlbj查看手机网址
扫一扫!718模具钢的性能及应用扫一扫!
人气:-发表时间:2020-06-29 16:30【

广州仪德精密科学仪器股份有限公司(原广州市仪德科学仪器有限公司)创立于2005年,一直坚持服务于国内实验分析领域,专注于各类仪器的研究制造与营销服务,是一家专门为客户打造一站式、全链条和“交钥匙”实验室而组建的高新技术企业。


公司产品资源丰富,种类齐全,涵盖实验室通用仪器、化学分析、表面科学等,如全谱直读光谱仪、波长\能量色散型X射线荧光光谱仪、电感耦合等离子体发射光谱仪、辉光放电光谱仪、紫外可见分光光谱仪、分子荧光光谱仪、原子吸收光谱仪、扫描电镜、原子力显微镜、金相显微镜、氧氮氢分析仪、碳硫分析仪等。


在仪德人的深耕细作下,客户遍及汽车制造、钢铁冶金、有色金属、电子电器、能源电力、石油化工、铁路运输、机械制造、商检、质检、环境保护、食品药品和教学科研等各行各业。

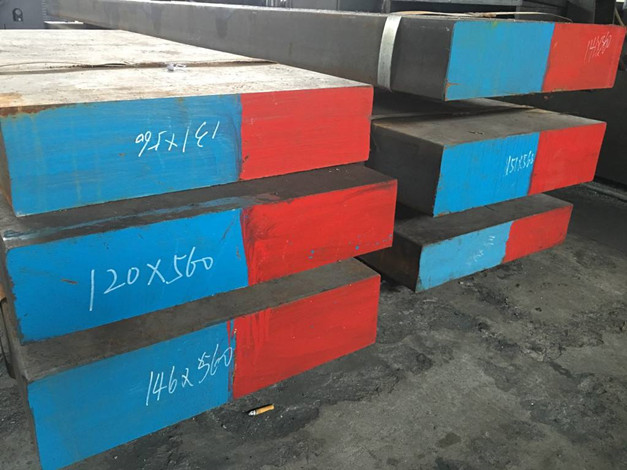

718模具钢简介


718塑料模具钢具有优秀的机械性能和可加工性,加工工艺简单,因此被广泛用于模具的加工生产行业。718模具钢经过特殊的生产工艺在出厂的时候已经预硬到了41~47HRC的硬度,可以减少部分工程中的热处理环节,提高经济效益。


718钢是预硬型镜面防酸塑料模具钢。该钢经预硬化处理,材质均匀、洁净度高,具有极佳的抛光性能及光刻花性。具有高的淬透性,良好的电加工性能和皮纹加工性能。预硬钢不须淬火也可用于模膛,凸缘可施行火焰硬化。


718钢具有良好的耐磨损性,硬度分布均一。良好的抛光性能和加工工艺简单、价格适中的特点,让它得以广泛应用。




718模具钢硬度


718模具钢热处理硬度可以达到290~du330HBS


有两种规格:718S HB290~HB330(硬度为33~34HRC)zhi718H HB330~HB370 (硬度为34~38HRC)


718模具用于大型长寿命塑胶注塑模,如家电制品、电脑外壳等模具。高表面光洁度的塑胶制品模具吹塑模由于硬度高,可用于塑胶模具中的滑块成型工具;视生产需要可施加火焰硬化或氮化处理的模具零件。

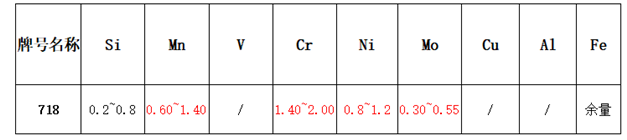

718模具钢成分




718模具钢加工处理


热处理


淬火温度840~870度,回火温度200~500度,回火后硬度50~55HRC


退火:在保护状态下,加热到700℃,均热后在炉中以15℃/h的速度冷却至600℃,然后空冷


应力消除:经粗加工后,加热至550℃,保温2小时,缓慢冷却到500℃,然后空冷


淬火与回火:淬火前,必须充分退火,以消除加工应力。在500~600℃预热2小时,850℃淬火温度下保温30分钟;要在保护气氛中加热保温,以避免脱碳和氧化。然后在油中冷却,或300℃等温4分钟后空冷。冷却至50~70℃时,应立即回火


火焰淬火与回火:可使模具表面硬度提高,使耐磨性提高。方法为使用氧乙炔火焰(风煤)在模具表面加热,然后冷却硬化,硬度可达45~52HRC


处理方法:预热150~200 HRC,以防止破裂;然后在模具表层连续加热至850~950℃(表面为浅红色),再以空冷;冷却至50~70℃时,立即在180~200℃回火,防止研磨时产生裂纹




加硬处理


为提高模具寿命达到80万模次以上,可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时,然后在850-880℃保温一定时间(至少2小时),放入油中冷却至50-100℃出油空冷,淬火后硬度可达50-52HRC,为防止开裂应立即进行200℃低温回火处理,回火后,硬度可保持48HRC以上。


氮化处理


氮化处理可得到高硬度表层组织,氮化后的表层硬度达到650-700HV


(57-60HRC)模具寿命可达到100万次以上,氮化层具有组织致密,光滑特点,模具的脱模性及抗湿空气及碱液腐蚀性能提高。


淬火回火


淬火温度840~870°C, 回火温度 200~500°C, 硬度 50 ~55HRC


718模具钢特性


用于大型长寿命塑胶注塑模,如家电制品、电脑外壳等模具。


高表面光洁度的塑胶制品模具吹塑模由于硬度高,可用于塑胶模具中的滑块成型工具;视生产需要可施加火焰硬化或氮化处理的模具零件。


附加了ESR(电渣重溶)工艺流程,具体有优良的模具性能,其模具性能如下:


1.优良的耐腐蚀性


2.优异的抛光性


3.优良的耐磨性能


4.良好的机加工性能


5.热处理尺寸稳定性


6.较低的维护成本和生产成本


7.材质纯洁、均匀


718模具钢用途


718模具钢于淬透性更好,性能更优越,可以制作尺寸大的、高档次的塑料模具成形零件。随着塑料模具的发展,会有更多更好更新的改进型模具钢号出现。


718模具钢可用于


1.大型模具的型板,高表面要求家用电器。


2.适用大型镜面塑料模具,如汽车、家电、音像产品等。


3.可用于镜面抛光度要求的塑胶模具,适合PA、POM、PS、PE、PP、ABS塑料的注塑模、吹塑模。


4.高抛光度及高要求模具型腔。


5.热塑性塑料吹塑模具,重载模具主要部件,冷结构制件。


6.真空脱气精炼处理钢质纯净,适合要求抛光或蚀纹加工塑胶模。


7.常用于制造电视机壳,洗衣机,冰箱内壳,水桶等。










相关资讯
