第一节 常见游乐设施结构及运动形式

游乐设施品种繁多,其结构及运动形式各不相同,本节介绍几种常见的具有代表性的游乐设施的结构及运动形式。

一、自控飞机游艺机

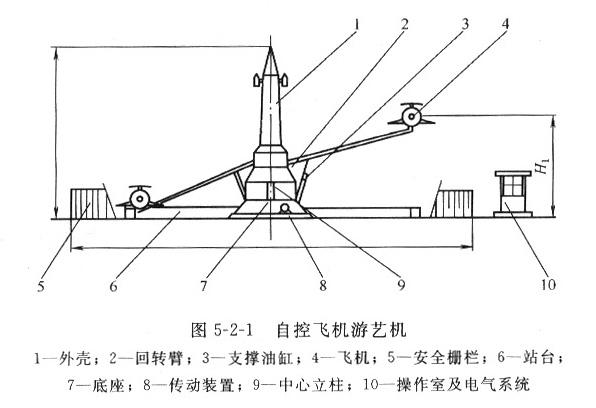

该游艺机(见图5-2-1)由回转和升降两种运动形式。回转运动大都为机械传动(个别也有用液力传动的),传动装置安装在地基上,飞机4个升降几乎都采用液力传动,用支撑油缸3推动回转臂2,使飞机4上升或下降。其升降大都由乘客自己操作,故起名为“自控飞机”。


必须具备的安全装置及措施:

1)座舱中设安全带和把手。

2)回转臂升降限位装置。

3)飞机平衡拉杆的保险装置。

4)液压系统过压保护装置。

5)停电及故障状态下疏导乘客措施。

二、观览车游艺机

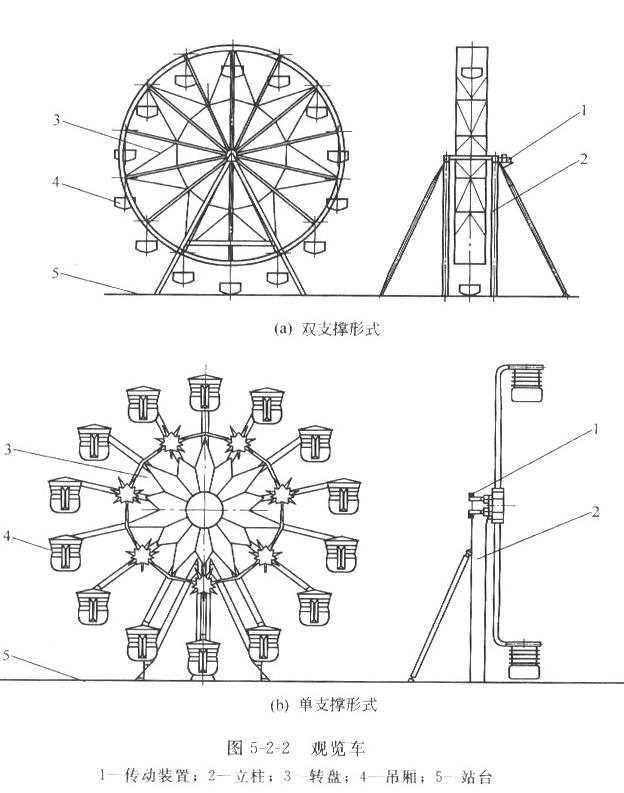

如图5-2-2所示。转盘结构分为桁架式和轮辐式。传动方式分为中心轴传动、销齿传动及周边摩擦传动,一般中小型观览车采用前两种传动方式,而后一种传动方式主要用于大型观览车。吊厢分为封闭式和半封闭式两种,目前,大多数观览车都采用封闭式吊厢。


这种类型的观览车,绕水平轴转动,速度都比较慢,一般为15-18m/min,以便在不停机的情况下,乘客能比较方便的上下。其传动方式有机械传动和液力传动两种。为了解决在停电情况下疏散乘客的问题,大中型观览车,一般都备有发电机或内燃机。


必须具备的安全措施:

(1)吊厢门有两道锁。

(2)吊厢门、窗有防护栏杆。

(3)吊厢吊挂轴有保险措施。

(4)转盘能正反转。

(5)液压系统有过压保护装置。

(6)停电或故障状态下疏导乘客措施。

三、海盗船游艺机

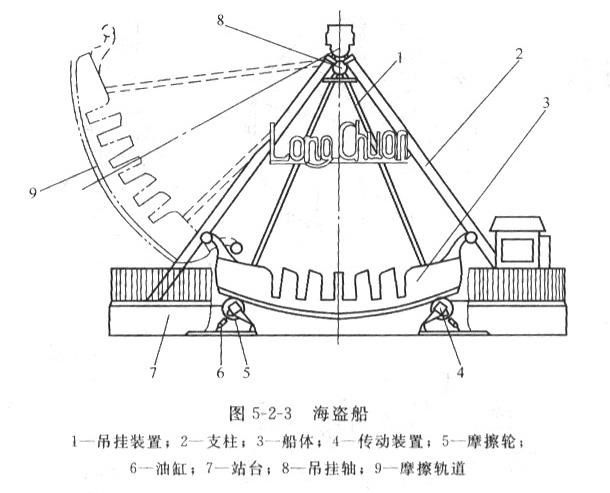

海盗船(见图5-2-3)的运动方式为往复摆动,摆角一般为40-º60º之间,速度为400m/min左右。传动方式均为摩擦传动。

在船体3的下部有摩擦轨道9,摩擦轮5紧紧地压在轨道9上,靠磨擦轮的正反回转,实现船体3的往复摆动。当运行要停止时,摩擦不再回转,靠它与轨道之间的摩擦力起到制动作用。驱动摩擦轮的动力,有电力和液压两种形式,若调整的好,两种形式均较理想。“海盗船”之名,来自进口游艺机,因船上有一“海盗”造型做为装饰,故而得名。国产该产品,有的在船头加上了龙头,去掉了“海盗”,起名为“荡龙船”。

必须具备的安全装置和措施:

(1)不能随意打开的安全压杠。

(2)船体摆动限位装置。

(3)吊挂装置的保险措施。

(4)吊挂轴的保险措施。

(5)液压系统过压保险装置。

四、章鱼游艺机

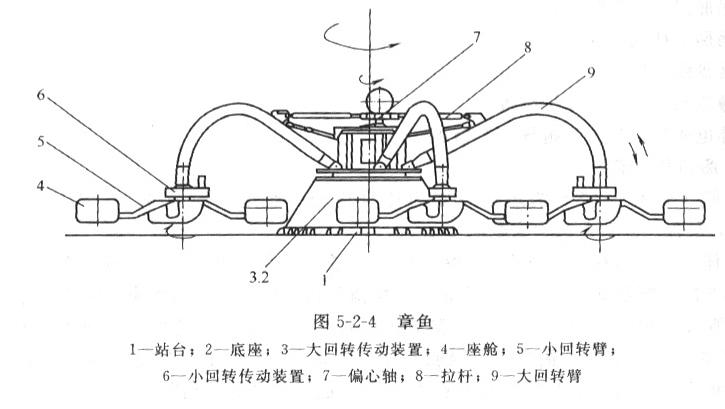

该游艺机(如图5-2-4所示)一般有五个大回转臂组成,它们都安装在整机的回转盘上,由大回转传动装置3使其回转。另外,每个大回转臂9上还有一套小回转传动装置6,由它通过小回转臂5,带动座舱4回转。在该机的上部还有一个偏心轴7,它与整机中心线偏置一段距离,在它回转过程中,拉动拉杆8,使大回转臂9上升和下降。概括起来,该机是三种运动方式的组合,即:座舱绕整机中心轴线的大回转、在大臂端部的小回转以及随大臂的上升和下降。该机的传动方式大都为液压传动。因五个臂向周围弯曲张开,酷似章鱼头,故名“章鱼”。

必须具备的安全装置及措施:


(1)坐席中设带保险的压杠。

(2)液压系统中的过压保护装置。

(3)停电或故障状态下疏导乘客的措施。

五、双人飞天游艺机

如图5-2-5所示。回转盘1,安装在升降臂6的端部,由传动装置5驱动其回转,同时升降油缸7推动升降臂6上升,当升到一定角度时即停止,此时回转盘1处于倾斜状态(见双点划线部分),坐席在向心力的作用下,向外甩开,并在空中做忽高忽低的运转,因每个坐席均乘坐二人,故名“双人飞天”。


置及措施:

(1)安全压杠。

(2)坐席吊挂装置的保险措施。

(3)升降臂限位装置。

(4)防油缸快速下降的保险装置。

(5)液压系统过压保护装置。

(6)停电或故障状态疏导乘客措施。

六、浪卷珍珠

如图5-2-6所示。在回转盘的下面,有波浪式

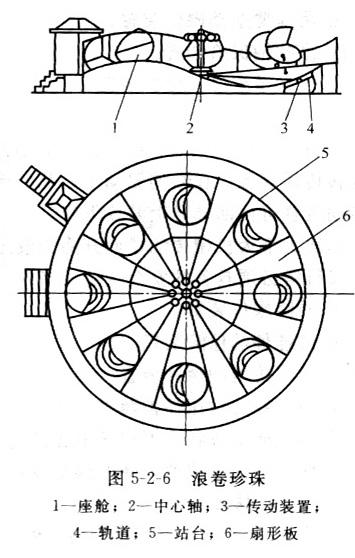

起伏的轨道4及周边传动装置3,传动装置一般有4-5套,在它的驱动下,实现回转盘的回转运动。回转盘是有多个扇形板6组成,互相之间用铰链连接,每块扇形板上都有一个支承轮,因为在起伏轨道上运动,扇形板会不断变换倾斜方向,在乘客及座舱重心的作用下,座舱会围绕本身的轴心快速摆动或回转。因座舱造型为球形(形似珍珠),又装在不断起伏的扇形板上(形似浪淘)故名浪卷珍珠。


必须具备的安全装置:设安全压杠及扶手。

七、波浪秋千游艺机

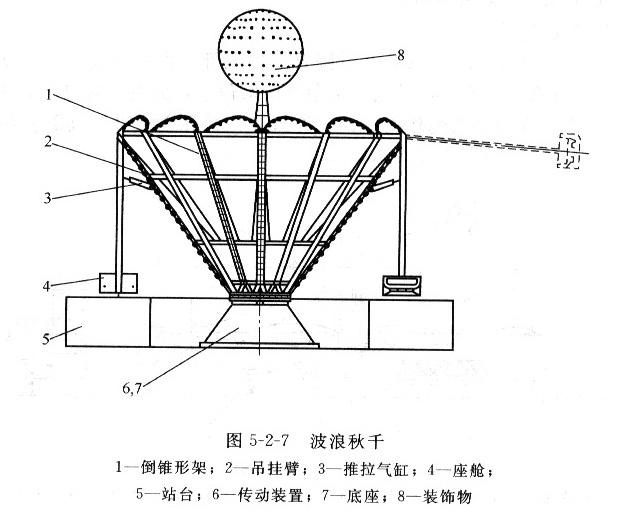

该游艺机(见图5-2-7)由回转和摆动两种运动形式。倒锥形架1,安装在回转支承上,由机械或液力驱动使其回转,从而带动吊挂在上面的吊挂臂回转(座舱4回转)。同时,安装在倒锥形架1的气缸3,往复动作,推拉吊挂臂2,使其做摆动运动,高摆幅可达80º左右。由于相邻两个吊挂臂均做相反摆动(互相交叉),类似波浪起伏,故名波浪秋千。



必须具备的安全装置:

(1)座舱中有带保险的压杠和把手。

(2)吊挂臂摆动限位装置。

(3)吊挂轴保险装置。

(4)气动系统过压保护装置。

八、飞行塔

如图5-2-8所示。吊厢1通过吊挂件3吊挂在回转臂6上,在回转臂靠近塔架5处,装有旋转传动装置,在它的驱动下,几个连在一起的回转臂,绕塔架回转。在回转的同时,升降传动装置可使回转臂上升或下降。

回转大都为机械传动,而升降为液压传动。

飞行塔必须具备的安全装置及措施:

(1)升降限位装置。

(2)吊挂件的保险装置。

(3)吊箱落地的缓冲装置。

(4)液压系统过压保护装置。

(5)停电或事故状态下疏导乘客措施。

(6)防升降油缸快速下降的保险装置。

九、空中转椅

如图5-2-9所示。坐席1作用吊挂件5吊在转盘6上,吊挂件通常采用钢丝绳或环链。传动装置2驱动中心轴,从而使转盘6回转。

必须具备的安装装置:

(1)坐席上设安全带。

(2)吊挂件必须设保险装置。

(3)坐席有金属框架。

十、疯狂老鼠

如图5-2-10所示。车辆不运行时,靠制动装置7使车停在站台4处。车辆要运

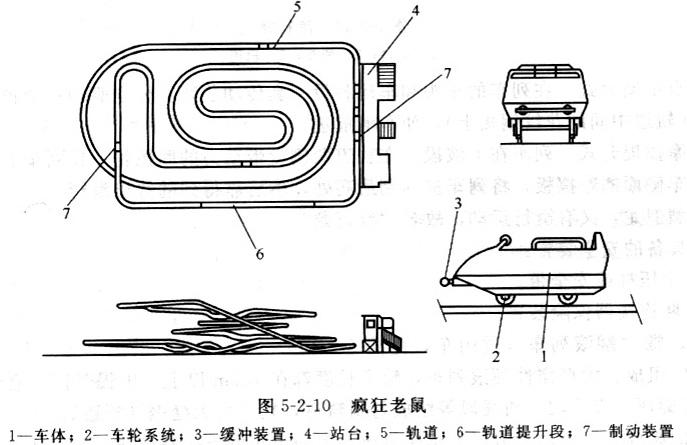

行时,松开制动装置7,因轨道有一定的坡度,车辆便滑行到提升段6处。提升段设有牵引链条,而车体1上有挂钩,当挂钩钩住销轴时,车辆便被牵引上去,到高点脱钩后,靠所获得的势能,沿坡形轨道一路快速滑行,直到终点,紧高速度可达40km/h。沿轨道全程一般设三道制动装置7,防止互相碰撞。为防万一撞车,车体前方均设有缓冲装置3,以防止撞车时对乘客及车体造成危害。车轮系统2中,由行走轮、侧轮和底轮组成,将车体牢牢地控制在轨道上,不会倾翻。

必须具备的安全装置及措施:

(1)设安全带、把手。

(2)防车辆相互碰撞的自动控制装置。

(3)轨道及站台上可靠的刹车系统。

(4)提升段防车辆下滑装置。

(5)故障情况下疏导乘客措施。

十一、滑行龙

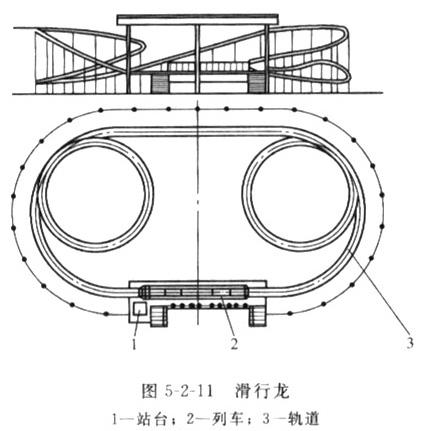

如图5-2-11所示。列车一般由4--5节车厢组成,每节车厢乘4人,车辆之间由连接器连接,水平及垂直方向均活动自如。列车车轮部分由行走轮、侧轮和底轮组成,将列车牢牢地控制在轨道上,不会倾翻。轨道均由无缝钢管制成。运动方式有两种:


(1)自带动力式  在列车的车头和车尾各设一套传动装置,分别驱动一个较大的橡胶轮(该轮压在轨道中间的花纹钢板上),使车辆前进。

(2)摩擦提升式  列车在上坡段,在轨道两侧设带动力的摩擦轮,在列车上坡时,摩擦轮摩擦列车侧面的摩擦板,将列车提升到高处,然后靠得到的势能滑行。

因造型似龙,又有滑行运动,故名“滑行龙”。

必须具备的安全装置:

①安全压杠或安全带。

②车厢连接器保险装置。

十二、惯性翻滚列车(过山车,见图5—2—1 2)

轨道的组成:大型惯性翻滚列车,轨道长度都在400m以上,由提升段、立环(一个或两个)、螺旋环、直线段、曲线段等组成封闭轨道,轨道由无缝钢管制造。


列车的组成:一般由5节以上车厢组成,车厢由车辆连接器连在一起,任一方向均可活动。列车车轮部分由行走轮、侧轮、底轮组成,将列车牢牢地控制在轨道上,不会倾翻,过立环时也不会因向心力不能平衡其质量而落下。

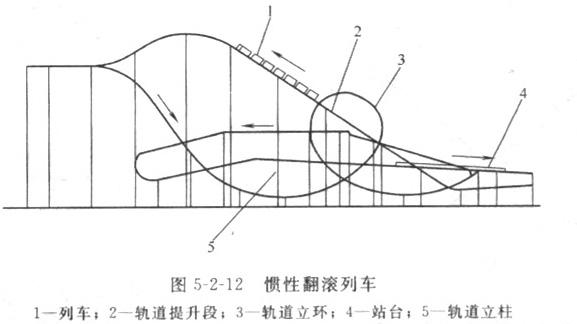

    1一列车;2一轨道提升段;3一轨道立环;4一站台;5一轨道立柱

列车的运行,看起来眼花缭乱,实际上原理很简单,它靠提升链条升到高点得到的势能,一路经下滑段、立环、螺旋环等回到站台,一般高时速在75km/h以上。

  必须具备的安全装置及措施:

  ①设肩式安全压杠及保险措施。

  ②压杠与电气的连锁系统。

  ③轨道及站台上可靠的制动系统。

  ④车辆连接器保险装置。

  ⑤疏导乘客措施。

  ⑥提升段防车辆下滑装置。

  十三、流星锤

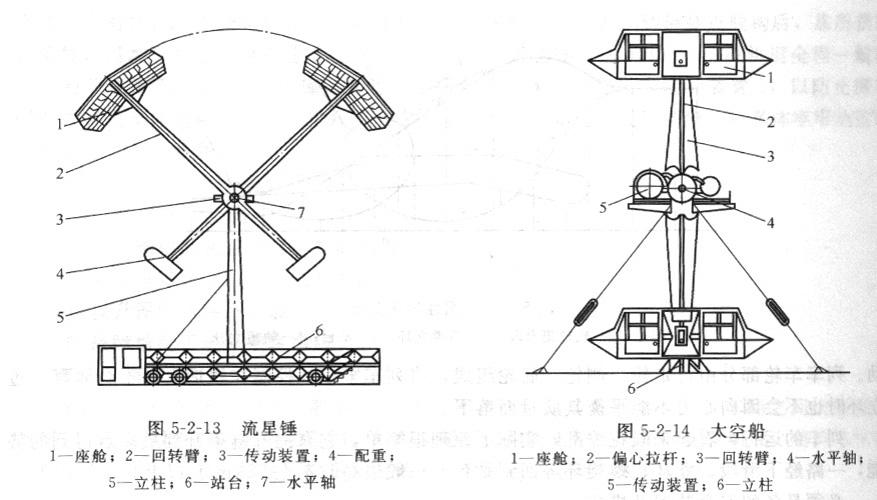

  如图5—2—1 3所示。在传动装置3的驱动下,回转臂2及座舱1沿水平轴7,在垂直地面的方向上快速回转。借助于配重4的帮助,回转功率可节省一半左右。因座舱、回转臂、配重三者组装在一起,像一个大型的锤子,又不时在空中快速掠过,故名“流星锤”。

必须具备的安全装置及措施:

座舱中设带保险的安全压杠和把手。

座舱门锁设保险装置。

可靠的制动系统。

停电或故障状态下疏导乘客措施。

十四、太空船

如图5—2—14所示。在回转臂3的端部,分别安装一个垂直于回转臂的轴,船形座舱分成两半,安装在轴上。传动装置5驱动两个回转臂3在垂直地面的方向上快速回转,坐席在回转的同时,在偏心拉杆的作用下,座舱围绕回转臂端部的轴,做往复运动,摆角近为180º。因座舱的形状近似于船,故名太空船。

必须具备的安全装置及措施:

①座舱中设安全压杠及把手。

②座舱门锁设保险装置。

③可靠的制动系统。

④停电或故障状态下疏导乘客措施。


 第二节:德国斯派克光谱仪在游乐设施生产制造中的应用

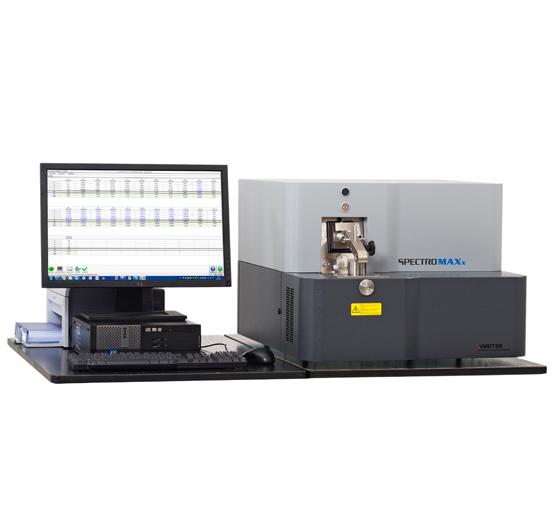

德国斯派克MAXX直读光谱仪

   游乐设施的投资不断增加,各城市涌现出形形色色的游乐场地.为市民提供了更多的消遣娱乐的场所.游乐行业的迅速发展的同时,安全事故的问题也屡见报端,引发了游乐设施从业企业的思考,特别是有生产制造到安装调试到后期服务完整一条链的企业.无疑游乐设施的安全性都是企业关心的共同点.

   游乐设备生产中会用到不同的材料,不同设备不同部件会对材料都有特定的要求.材料用料的监控成为把控的关键点.

    德国斯派克MAXX直读光谱仪在材料用料的监控上应用已经非常广泛.精确地分析各类材料的元素成份.比如游乐设备生产中用到的45#,Q345B等钢材,对里边元素成份都有严格的要求.好的材料符合用料要求情况下制造出的产品才有安全的保证.
